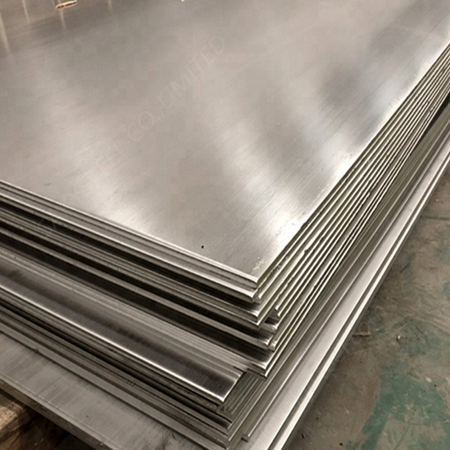

Thép tấm 1E0170 dày 9mm 13.6mm 15.5mm

Thép tấm 1E0170 là dòng thép tấm kết cấu chất lượng cao (Structural Steel Plate) được sản xuất theo tiêu chuẩn kỹ thuật độc quyền của tập đoàn Caterpillar (CAT Spec). Khác với dòng thép siêu cứng Q&T chịu mài mòn như 1E1006, mác 1E0170 được tối ưu hóa đặc biệt cho các bộ phận kết cấu chịu lực tải trọng tĩnh và tải trọng động mức độ trung bình, yêu cầu giới hạn chảy tối thiểu từ 280 MPa đến 290 MPa kết hợp tính hàn dẻo dai xuất sắc.

Dưới đây là thông tin chi tiết về barem trọng lượng, đặc tính cơ lý và hướng dẫn gia công cho các quy cách độ dày 9mm, 13.6mm, và 15.5mm (ly):

1. Bảng tra trọng lượng tiêu chuẩn (Khối lượng riêng 7.85 g/cm³)

Trọng lượng lý thuyết được tính toán chính xác để phục vụ công tác bóc tách khối lượng phôi cơ khí chính xác theo tiêu chuẩn của Caterpillar:

2. Thông số đặc tính cơ lý tiêu chuẩn CAT 1E0170

Theo tài liệu kỹ thuật nội bộ của Caterpillar (Corporate Product & Process Specification):

• Giới hạn chảy (Yield Strength): Tối thiểu 280 - 290 MPa (Mức cường độ tương đương hoặc nhỉnh hơn dòng thép tấm mác Q345B, A572 Gr.50 hay SM490B).
• Giới hạn bền kéo (Tensile Strength): Tối thiểu 435 MPa.
• Độ giãn dài (Elongation): Tối thiểu 20% (cho chiều dài đo 50mm).
• Tính hàn vượt trội: Trị số Carbon tương đương được khống chế nghiêm ngặt ở mức tối đa 0.50%. Thép sử dụng các nguyên tố hợp kim thấp tinh khiết để gia tăng độ dẻo dai của vùng ảnh hưởng nhiệt (HAZ) sau khi hàn.

3. Phân bổ ứng dụng theo dải độ dày 9mm - 15.5mm

Các độ dày này thuộc nhóm tấm mỏng và tầm trung trong dải phôi chế tạo cơ giới nặng của nhà máy, chuyên dùng làm kết cấu chính bao bọc bảo vệ hoặc sườn chịu lực:

• Độ dày 9mm: Làm các tấm vách ngăn khoang động cơ, tấm che bảo vệ bình nhiên liệu, mui cabin xe lu, xe xúc lật hoặc hệ thống đường ống dẫn khí, phễu xả liệu chịu mài mòn nhẹ.
• Độ dày 13.6mm & 15.5mm: Chuyên dụng chế tạo sườn hộp (box section panels) của tay cần cẩu, các tấm sàn chịu lực khung sườn xe tải tự đổ hạng nặng CAT, bệ đỡ hệ thống thủy lực, bản mã liên kết chân đế các cụm chi tiết máy cơ giới.

4. Hướng dẫn kỹ thuật gia công cốt lõi

• Cắt phôi: Với dải độ dày từ 9mm đến 15.5mm, thép 1E0170 rất dễ gia công. Bạn có thể sử dụng cắt Laser công suất lớn hoặc cắt Plasma độ phân giải cao để tạo biên dạng. Đường cắt sẽ không bị hiện tượng biến cứng mép, bề mặt nhẵn bóng thuận tiện cho việc gá đặt.
• Gia công Hàn (Welding): Đây là mác thép có tính hàn cực kỳ tốt nhờ kiểm soát thấp.
  • Ở dải độ dày này, thép không cần gia nhiệt trước khi hàn ở điều kiện nhiệt độ nhà xưởng thông thường.
  • Có thể áp dụng linh hoạt các phương pháp hàn phổ biến như hàn dây lõi thuốc (FCAW), hàn MIG/MAG hoặc hàn hồ quang tay (SMAW) bằng các dòng que hàn tiêu chuẩn thông dụng (như AWS E7016, E7018).
• Chấn uốn nguội: Thép tấm 1E0170 có độ dẻo dai cao, cho phép chấn bẻ góc hoặc cuộn lòng máng rất tốt. Bán kính uốn góc tối thiểu khuyến cáo chỉ cần tuân thủ ở mức R ≥ 2.0 × t (với t là độ dày). Bạn chỉ cần mài sạch bavia cạnh cắt trước khi chấn để đường bẻ góc đạt độ mỹ thuật cao nhất, không lo bị rạn chân chim thớ thép.
