Thép tấm cacbon A516 grade 70 dùng cho nồi hơi và bình áp lực

I. Thép tấm cacbon A516 grade 70 dùng cho nồi hơi và bình áp lực là gì

Thép tấm carbon ASTM A516 Grade 70 (thường gọi tắt là A516-70) là loại thép tấm chất lượng cao được sản xuất theo tiêu chuẩn của Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ (ASTM).

Đây là loại vật liệu "tiêu chuẩn vàng" trong ngành cơ khí áp lực nhờ sự kết hợp giữa độ bền cao và khả năng chịu nhiệt.

THÉP TẤM CHỊU NHIỆT A516 CẤP 70

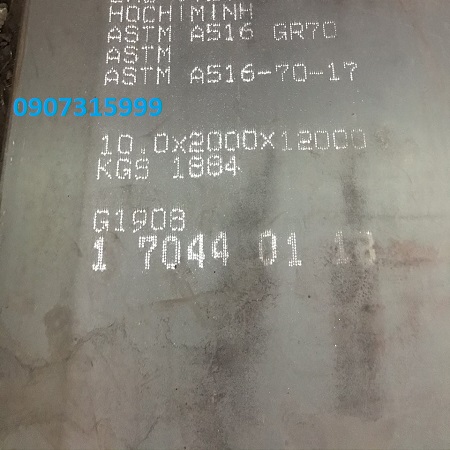

Thép tấm cacbon A516 grade 70 dùng cho nồi hơi và bình áp lực

1. Bản chất của A516 Grade 70

• Chịu áp suất và nhiệt độ: Nó được thiết kế để làm việc trong môi trường áp suất cao (bình gas, bình nén khí) và dải nhiệt độ từ trung bình đến thấp.
• Cấu trúc tinh thể: Thép thường được qua quy trình Thường hóa (Normalized) để làm mịn các hạt tinh thể thép, giúp tấm thép không bị giòn gãy ngay cả khi ở môi trường lạnh (chống va đập tốt).

2. Tại sao nó được dùng cho Nồi hơi và Bình áp lực?

• Tính hàn tuyệt vời: Do hàm lượng carbon được kiểm soát thấp, loại thép này cực kỳ dễ hàn, giúp các mối nối trên bồn chứa hoặc nồi hơi đảm bảo độ kín và an toàn tuyệt đối.
• Độ bền kéo cao: Con số "70" trong tên gọi đại diện cho độ bền kéo tối thiểu là 70,000 psi (khoảng 485 MPa). Đây là mức cao nhất trong nhóm thép A516 (gồm Grade 55, 60, 65 và 70).
• Khả năng chịu nhiệt: Thép không bị biến dạng hay nóng chảy cục bộ khi tiếp xúc trực tiếp với nhiệt độ cao trong nồi hơi.

II. Thông số Thép tấm cacbon A516 grade 70 dùng cho nồi hơi và bình áp lực

Thép tấm cacbon ASTM A516 Grade 70 (thường là SA516 Gr 70) là loại thép chuyên dụng cho bình áp lực và nồi hơi, nổi bật với độ bền cao (kéo: 485–620 MPa), khả năng hàn tốt và chịu nhiệt độ trung bình/thấp. Sản phẩm thường được xử lý nhiệt Normalize (thường hóa) để tăng độ dẻo dai và cấu trúc hạt mịn.

1. Thông số kỹ thuật chi tiết:

• Tiêu chuẩn: ASTM A516 / A516M hoặc ASME SA516 / SA516M.
• Grade: 70 (Độ bền kéo 70,000 psi).
• Thành phần hóa học (% max):
• C (Carbon): 0.27 - 0.30 (tùy độ dày).
• Mn (Mangan): 0.85 – 1.20.
• P (Photpho): 0.035.
• S (Lưu huỳnh): 0.035.
• Si (Silicon): 0.15 – 0.40.

2. Đặc tính cơ lý:

• Độ bền kéo (Tensile Strength): 485 - 620 MPa (70 - 90 ksi).
• Giới hạn chảy (Yield Strength): ≥260 MPa (38 ksi).
• Độ giãn dài (Elongation): ≥21% (trong 200mm) hoặc ≥ 25% (trong 50mm).

3. Ứng dụng:

• Ứng dụng: Nồi hơi, bồn chứa áp lực, thiết bị trao đổi nhiệt, bình khí gas trong ngành dầu khí, hóa chất.

4. Đặc điểm nổi bật:

• Độ bền cao: Cấp cao nhất trong dòng A516 (hơn Gr 60, Gr 65).
• Xử lý nhiệt: Thường được cung cấp ở trạng thái Normalized (bình thường hóa) để đảm bảo độ bền và độ dẻo dai.
• Khả năng chịu nhiệt: Hoạt động tốt trong môi trường nhiệt độ thấp (tăng độ dai va đập) và áp suất cao.

III. Quy trình từ thép a516 grade 70 ứng dụng chế tạo nồi hơi và bình áp lực

Để chế tạo nồi hơi và bình áp lực từ thép ASTM A516 Grade 70, quy trình phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ASME Section VIII (cho bình áp lực) hoặc ASME Section I (cho nồi hơi).

Dưới đây là các bước quy trình kỹ thuật cốt lõi:

1. Kiểm soát vật liệu đầu vào (Material Control)

• Kiểm tra chứng chỉ (MTR): Đối chiếu số lô (Heat number) trên tấm thép với chứng chỉ của nhà máy để đảm bảo đúng thành phần hóa học và cơ tính.
• Thử nghiệm bổ sung: Nếu làm việc ở môi trường đặc biệt, có thể cần thử nghiệm va đập Charpy hoặc kiểm tra siêu âm (UT) để phát hiện khuyết tật ngầm (tách lớp) bên trong tấm thép.

2. Cắt và Tạo hình (Cutting & Forming)

• Cắt: Thường dùng cắt CNC Plasma hoặc Oxy-Gas. Sau khi cắt, các mép cắt phải được mài bỏ lớp xỉ và vùng ảnh hưởng nhiệt (HAZ).
• Vát mép (Beveling): Tạo rãnh hàn (chữ V, U, X) theo thiết kế để đảm bảo hàn thấu hoàn toàn.
• Cuốn tròn/Ép chỏm: Thép tấm được đưa vào máy cuốn để tạo thân bình (Shell) hoặc máy ép thủy lực để tạo chỏm cầu (Dish end).

Lưu ý: Nếu cuốn nguội quá mức gây biến dạng lớn, có thể cần xử lý nhiệt trung gian.

3. Quy trình Hàn (Welding - Bước quan trọng nhất)

• Phê duyệt quy trình: Phải có WPS (Đặc kỹ thuật quy trình hàn) và PQR (Hồ sơ kiểm chứng quy trình) được phê duyệt.
• Vật liệu hàn: Sử dụng que hàn nhóm E70xx (như E7018) hoặc dây hàn tương đương để đảm bảo độ bền kéo tối thiểu 70,000 psi.
• Gia nhiệt trước (Preheat): Tùy vào độ dày (thường trên 25mm), cần gia nhiệt trước khi hàn để tránh nứt mối hàn do nguội nhanh.

4. Kiểm tra không phá hủy (NDT)

Sau khi hàn, các mối hàn chịu lực chính phải được kiểm tra:

• RT (Chụp ảnh phóng xạ): Kiểm tra khuyết tật bên trong như rỗ khí, ngậm xỉ, nứt.
• UT (Siêu âm): Kiểm tra độ thấu và các vết nứt chân chim.
• MT/PT (Thẩm thấu/Từ tính): Phát hiện các vết nứt bề mặt.

5. Xử lý nhiệt sau hàn (PWHT)

• Mục đích: Giải tỏa ứng suất dư hình thành trong quá trình hàn và tạo hình, giúp mối hàn dẻo dai hơn và tránh nứt vỡ trong quá trình vận hành áp suất cao.
• Điều kiện: Bắt buộc đối với các bình có độ dày lớn (thường là trên 38mm theo ASME) hoặc dùng cho môi trường hóa chất độc hại (Lethal service).

6. Thử nghiệm áp lực (Hydrostatic Test)

• Bình được bơm đầy nước và tăng áp lên mức 1.3 đến 1.5 lần áp suất thiết kế.
• Duy trì áp suất trong một khoảng thời gian quy định để kiểm tra rò rỉ và biến dạng của toàn bộ hệ thống.

7. Hoàn thiện và Chứng nhận

• Làm sạch bề mặt (bắn cát), sơn chống gỉ.
• Kỹ thuật viên kiểm định độc lập (AI - Authorized Inspector) ký xác nhận vào hồ sơ chế tạo và đóng dấu nhãn hiệu (Ví dụ: dấu U hoặc S của ASME).

IV. Đơn vị cung cấp

Công ty TNHH XNK TM Đại Phúc Vinh là một trong những đơn vị uy tín hàng đầu tại Việt Nam cung cấp thép tấm ASTM A516 Grade 70 chuyên dùng cho nồi hơi và bình áp lực. Đáng chú ý, doanh nghiệp này có mối liên hệ chặt chẽ với Công ty TNHH Alpha Steel , tạo thành một hệ thống cung ứng thép chịu nhiệt mạnh mẽ tại khu vực phía Nam.

Dưới đây là các thông tin chi tiết về năng lực cung cấp của đơn vị này:

1. Sản phẩm thép A516 Grade 70 cung cấp

• Đặc tính chuyên dụng: Thép có ưu điểm chịu nhiệt tốt, độ dẻo dai cao và khả năng chịu áp suất lớn.
• Xuất xứ: Nhập khẩu trực tiếp từ các quốc gia có nền công nghiệp thép phát triển như Hàn Quốc (Posco), Nhật Bản, Trung Quốc, Brazil.
• Độ dày đa dạng: Cung cấp dải độ dày cực rộng từ 6mm đến 200mm (tùy thời điểm kho bãi).
• Tiêu chuẩn bổ sung: Có các dòng thép đã qua xử lý nhiệt Normalizing (A516-N) giúp đồng nhất cấu trúc hạt, tăng cường độ bền và khả năng chống va đập.

2. Dịch vụ gia công đi kèm

Đại Phúc Vinh không chỉ cung cấp phôi thép mà còn hỗ trợ gia công bán thành phẩm để phục vụ chế tạo nồi hơi:

• Cắt quy cách: Sử dụng công nghệ cắt Plasma, Oxy-Gas hoặc cắt Laser theo bản vẽ thiết kế của khách hàng.
• Gia công tạo hình: Hỗ trợ cuốn ống chịu nhiệt, chế tạo chỏm cầu, mặt bích, và hàn tự động theo yêu cầu kỹ thuật cao.

3. Thông tin liên hệ và Địa chỉ

Bạn có thể liên hệ trực tiếp với đơn vị này qua các kênh sau:

• Văn phòng/Kho hàng: Số 5A, Đường 13, KCX Linh Trung 1, P. Linh Trung, TP. Thủ Đức, TP. HCM.
• Hotline: 0907 315 999  hoặc 0937 682 789.
• Website chính thức: theptam.asia hoặc daiphucvinh.vn
